三维贯通・智造协同 | 开目基于 MBD 模型的设计工艺制造一体化PLM解决方案

当前，高端装备制造行业早已普及三维MBD数字化设计，但“三维设计、二维传递、经验试制、黑箱装配” 的串行割裂模式，持续拉长研制周期、推高返工损耗。机械设计、机加工艺、装配制造数据各自孤立，三维 MBD 模型价值难以向下游释放，成为制约装备高质量交付的核心瓶颈。

英国正版365官方网站依托三十余年国产工业软件自研积淀，以MBD 模型为全链路数字主线，打造 PLM 设计工艺制造一体化协同平台，构建“一源多用、三维可视、虚实验证、现场直达” 的数字化研产协同新模式，为高端装备制造提供端到端数字化转型路径。

高端装备多品种、小批量、高可靠性的研制要求下，传统研产流程存在难以根治的底层矛盾，集中体现为四大核心痛点：

◉ 设计意图传递失真，降维流转损耗制造信息。设计输出完整 MBD 三维模型，下游却沿用二维图纸、纸质工艺卡，尺寸、公差、粗糙度等信息转换流失，工艺靠读图推演、生产凭经验作业，首件合格率低，变更返工频发。

◉ EBOM/PBOM/MBOM 相互割裂，变更联动滞后。三类 BOM 分散于异构系统，缺少 MBD 统一数据纽带。设计变更无法自动同步下游 BOM，多版本数据混用，易产生错件、漏装问题，变更管控成本高昂。

◉ 工艺依赖人工经验，试错成本高。传统工艺人工编制，缺乏数字化仿真前置校验，风险完全依靠实物试制暴露。工艺经验难以沉淀复用，新人编制效率低，试制损耗、交付周期难以管控。

◉ 车间装配处于信息黑箱，缺少三维作业指引。工位仅依靠纸质、二维资料作业，装配顺序、间隙、力矩等关键参数无法直观展示，漏装错装频发，新人上手周期长，装配效率难以提升。

开目PLM平台将 MBD 定义模型确立为产品全生命周期唯一权威数据源，串联设计、工艺、制造全业务环节，配套3DMPS 机加工艺、3DAST 装配仿真轻量化工具深度集成，实现三维数据同源流转、BOM 视图智能联动、虚实仿真前置验证。

◉ MBD 模型入库：构建企业级三维数字资产库

开目PLM搭建标准化 MBD 数据规范体系，统一三维模型分类规则与元数据管理标准，实现几何模型、PMI 公差标注、零部件属性信息一体化标准化入库，沉淀企业三维数字资产底座。

系统可自动完成原生 CAD 模型轻量化转换，支持 Web、移动端无插件在线查看、剖切与批注；同时联动设计变更流程实现模型全生命周期版本管控，搭配分级权限机制，保障研发、工艺、制造各环节随时调取最新有效模型数据。

◉ EBOM可视化：设计意图"一眼看懂"

开目PLM实现 EBOM 结构树与 MBD 模型双向联动，各零部件节点直接挂载完整三维模型、PMI 标注及配套技术要求，操作人员点击条目即可一键调取全部设计数据，省去翻阅纸质图纸的环节，完整还原尺寸、形位公差、表面粗糙度等设计语义，从根源规避二维图纸转译带来的理解偏差。

同时，开目PLM支持多人异地基于同一MBD模型进行设计评审，所有批注内容自动关联对应 EBOM 零部件节点，评审意见可直接流转至设计变更流程，实现设计问题闭环管控，大幅提升跨专业研发协同效率。

◉ PBOM三维机加工艺：在数字世界提前看见未来

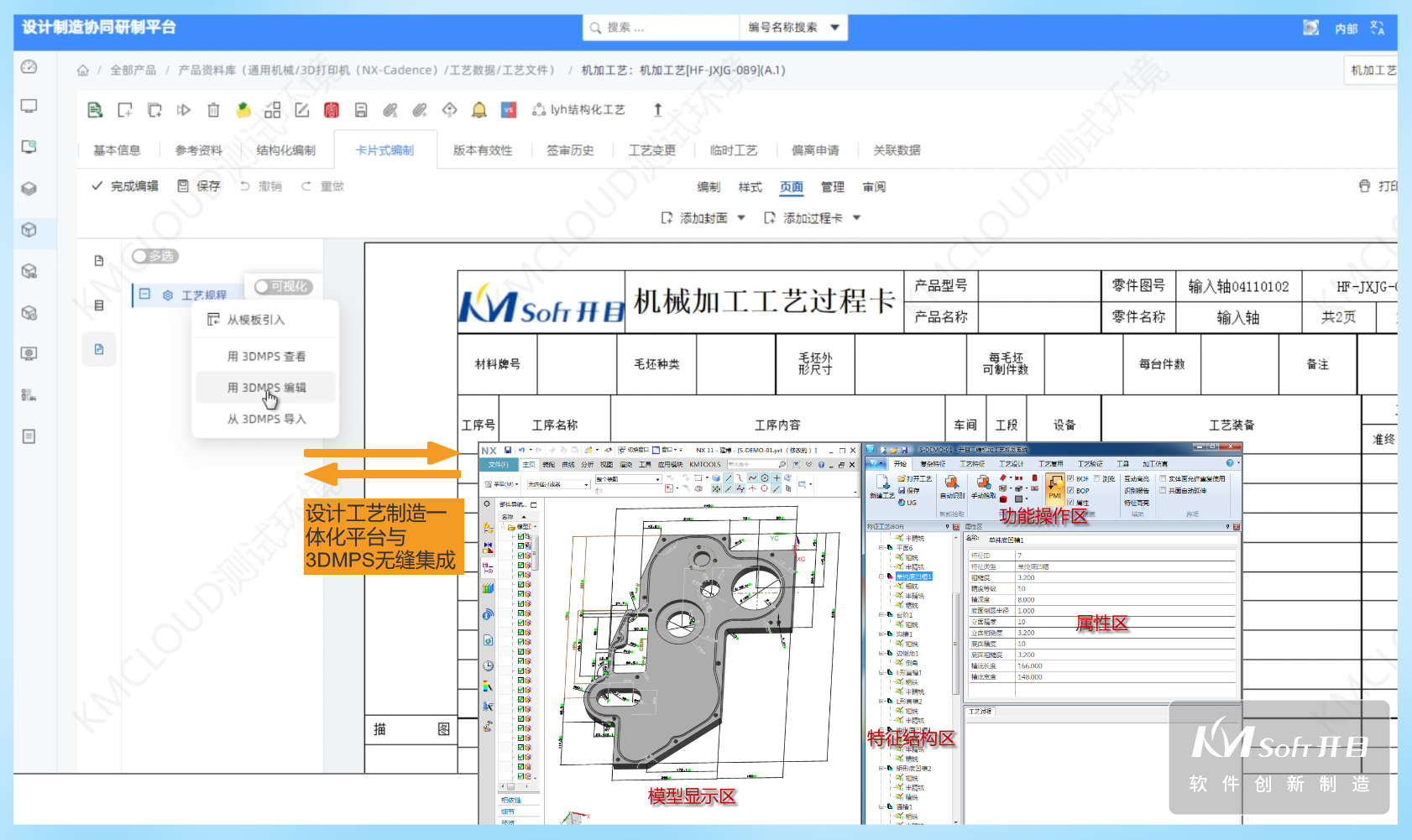

开目PLM实现 PBOM 工艺数据与 MBD 模型深度绑定，批量工艺属性编辑时可一键调取对应零件三维模型，将纯表格化编辑升级为可视化模式；同时深度集成 3DMPS 工具，依托模型几何特征匹配内置加工规则库，自动完成工艺路线、工序、刀具方案规划并输出生产可用的 MBD 工序模型，推动工艺设计由人工编制向智能生成转型。

开目PLM可自动沉淀最优切削参数、装夹与刀具方案等成熟工艺知识，形成企业工艺知识库，新品工艺编制时智能复用历史最优方案；工艺规划与知识沉淀形成闭环，在虚拟仿真阶段提前识别并消除加工缺陷，构建风险前置、经验复用的数字化工艺生态，达成一次设计、一次试制合格的目标。

◉ MBOM三维装配仿真：装配过程"所见即所得"

开目PLM以 MBD 模型为载体实现 MBOM 装配物料状态三维可视化管理，通过色彩区分零部件装配进度：已装配件绿色标识、待装件黄色高亮、缺件红色预警，直观呈现整机齐套与装配进度；系统深度集成 3DAST 仿真工具，可在数字环境完成干涉校验、装配路径规划与人机工程仿真，提前优化装配工序、规避现场装配瓶颈。

同时，开目PLM可自动生成与 MBOM 绑定的三维可视化 3D-SOP 作业文件，直接推送至车间工位终端，装配人员依托直观三维模型同步开展作业，有效减少漏装、错装等质量问题。

国内某发动机制造企业在新型号并行研制阶段，长期受设计变更频繁、工艺试制周期冗长、装配一次合格率偏低等问题制约。

基于开目PLM统一搭建企业MBD建模与 PMI 标注标准，完成全量核心零部件三维数字资产入库，全面推行 EBOM 三维可视化协同、PBOM 三维机加工艺仿真与车间 MBOM 三维装配可视化应用。

整套方案落地后成效显著，设计评审效率提升 40%，图纸理解偏差引发的返工减少 60%；机加工艺验证周期由两周压缩至 3 天，试制废品率降低 35%；核心部件装配一次合格率从 82% 提升至 96%，装配整体周期缩短 25%。

企业工艺部部长评价：以前工艺员看二维图纸要脑补三维结构，现在点开BOM节点就能直接看到三维模型和全部标注；以前装配现场靠老师傅带徒弟，现在三维动画直接推送到工位屏上，新员工也能快速上手。MBD真正让我们实现了从'经验制造'到'数字制造'的跨越。

从 EBOM 设计可视化协同，到 PBOM 三维智能工艺规划，再到 MBOM 虚拟装配与车间可视化作业，MBD 模型早已跳出设计建模工具的单一定位，成为贯穿产品全生命周期的统一数字主线。

作为自主国产工业软件厂商，英国正版365官方网站持续迭代 KMPLM CLOUD MBD 一体化解决方案，深度适配航空航天、航发、精密机械、轨道交通等高端装备行业研制特点，以全自主可控技术打通设计、工艺、制造全链路数据，用三维数字化重构装备研产体系，持续为中国高端制造业数字化、智能化转型注入核心动能。
